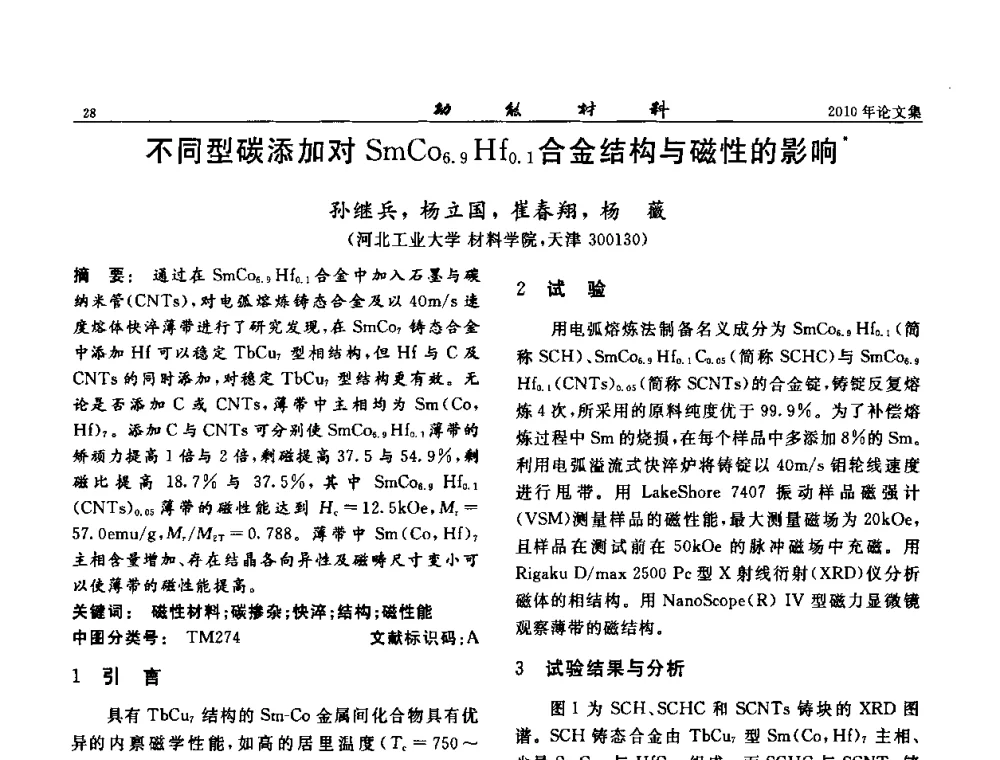

本文研究了不同型碳添加对SmCo6.9 Hf0.1合金结构与磁性的影响。通过实验分析，发现碳的引入对合金的晶格参数和磁性能产生显著影响。研究结果表明，适量碳的添加可以优化合金的磁各向异性，提高其矫顽力和最大磁能积。该工作为高性能稀土永磁材料的开发提供了理论依据。
文档为pdf格式，0.51MB，总共3页。
举报
