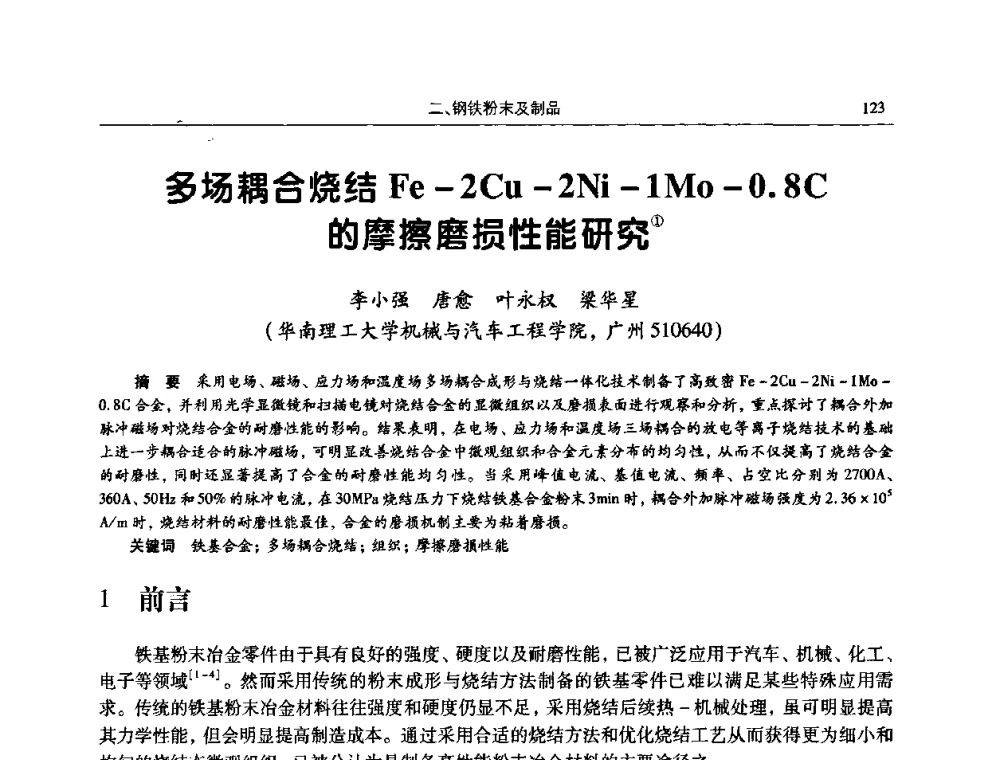

本文研究了多场耦合烧结条件下Fe-2Cu-2Ni-1Mo-0.8C合金的摩擦磨损性能。通过实验分析不同烧结参数对材料摩擦学性能的影响，结果表明，多场耦合烧结能有效改善材料的致密性和组织均匀性，从而提高其耐磨性能。该研究为高性能粉末冶金材料的开发提供了理论依据和技术支持。
文档为pdf格式，0.92MB，总共5页。
举报
