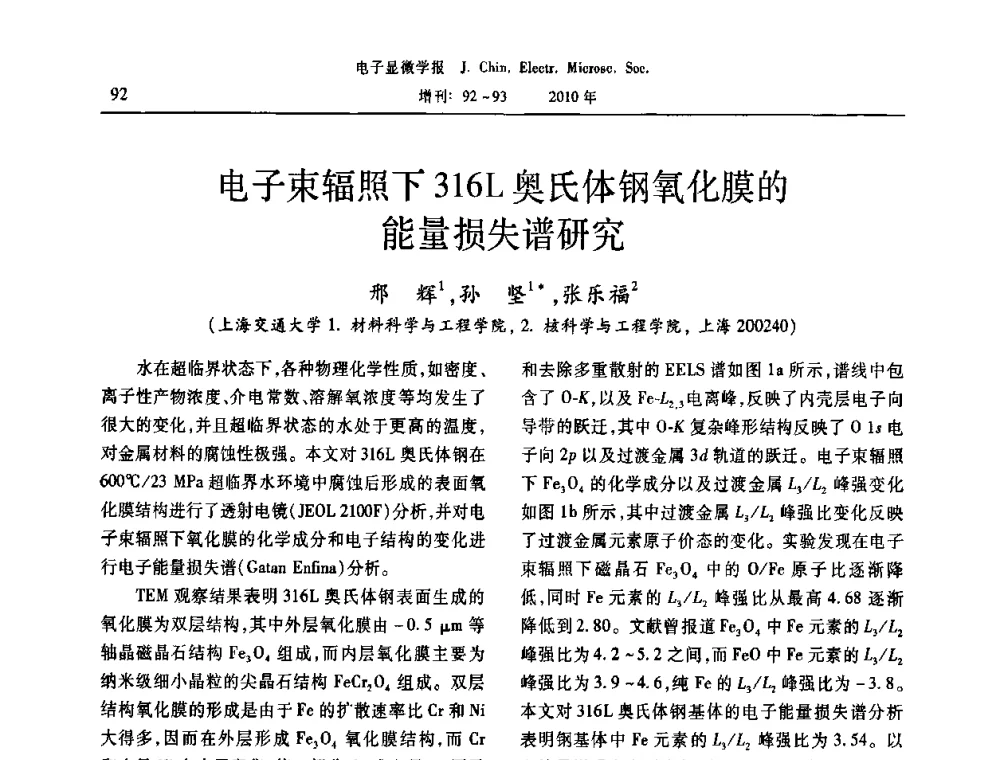

该会议论文研究了316L奥氏体钢在电子束辐照下氧化膜的能量损失谱。通过电子显微学方法，分析了氧化膜在辐照过程中的结构变化和化学成分演变。研究结果有助于理解材料在高能电子束作用下的稳定性与损伤机制，对核反应堆材料的辐照性能评估具有重要意义。
文档为pdf格式，0.07MB，总共2页。
举报
