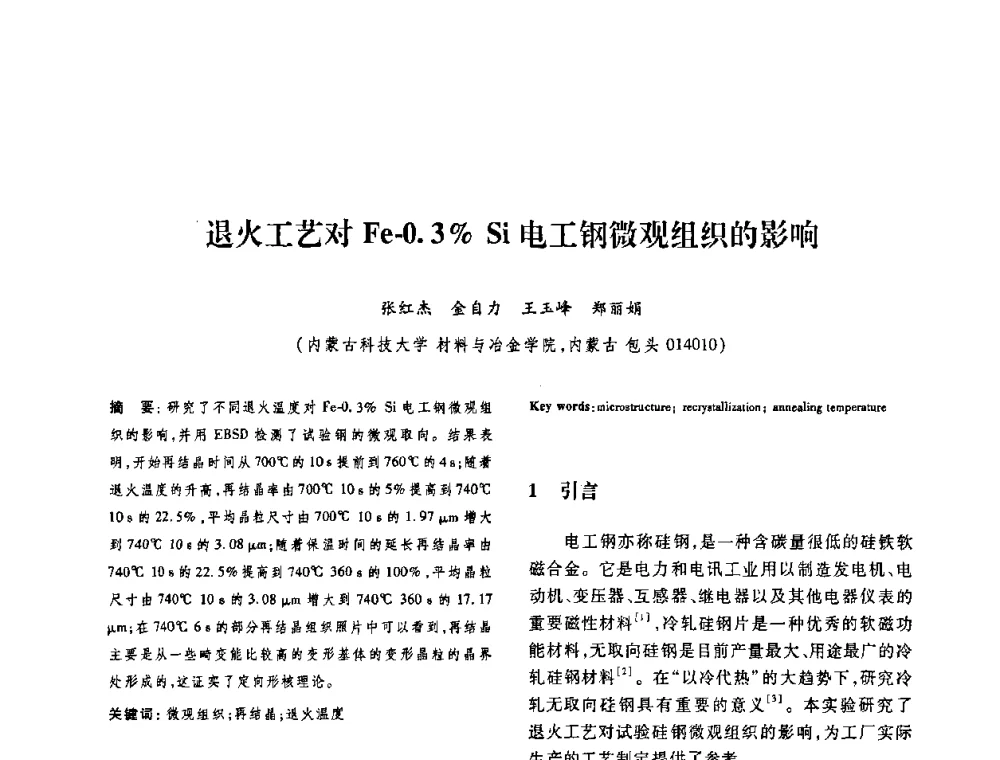

会议论文《退火工艺对Fe-0.3_ Si电工钢微观组织的影响》探讨了不同退火条件对Fe-0.3Si电工钢显微组织结构的影响。研究通过实验分析，揭示了退火温度和时间对晶粒长大、织构形成及铁损性能的关联性，为优化电工钢生产工艺提供了理论依据。
文档为pdf格式，0.78MB，总共4页。
举报
