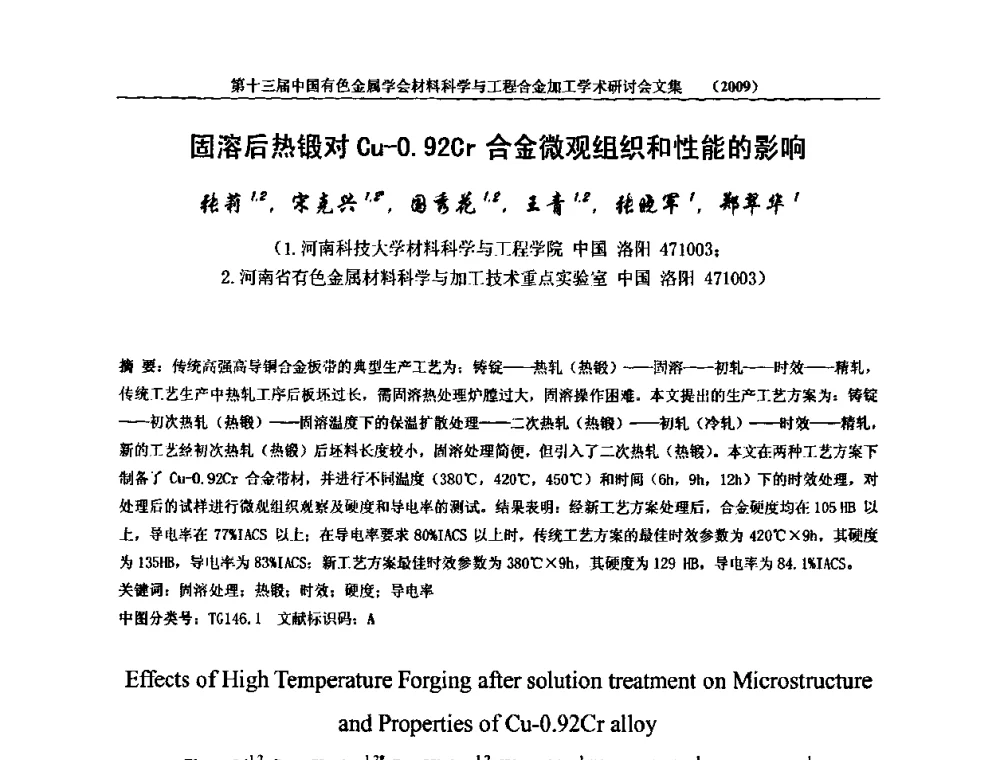

本文研究了固溶后热锻对Cu-0.92Cr合金微观组织和性能的影响。通过实验发现，热锻处理能有效改善合金的显微结构，提高其力学性能。文章详细分析了不同工艺参数下合金的晶粒细化效果及强度变化，为铜铬合金的加工工艺优化提供了理论依据。
文档为pdf格式，0.83MB，总共5页。
举报
