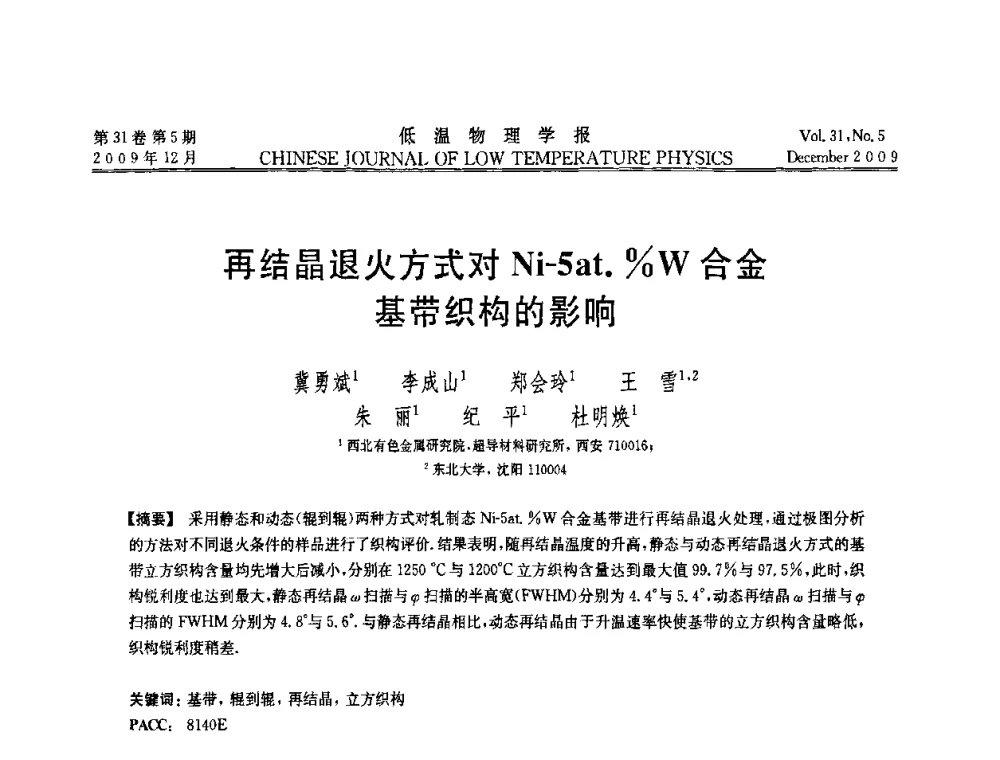

会议论文《再结晶退火方式对Ni-5at._W合金基带织构的影响》探讨了不同再结晶退火工艺对Ni-5at.%W合金基带织构演变的影响。研究通过实验分析，揭示了退火温度和时间对材料微观结构及织构形成的关键作用，为优化超导材料制备工艺提供了理论依据。
文档为pdf格式，0.2MB，总共4页。
举报
