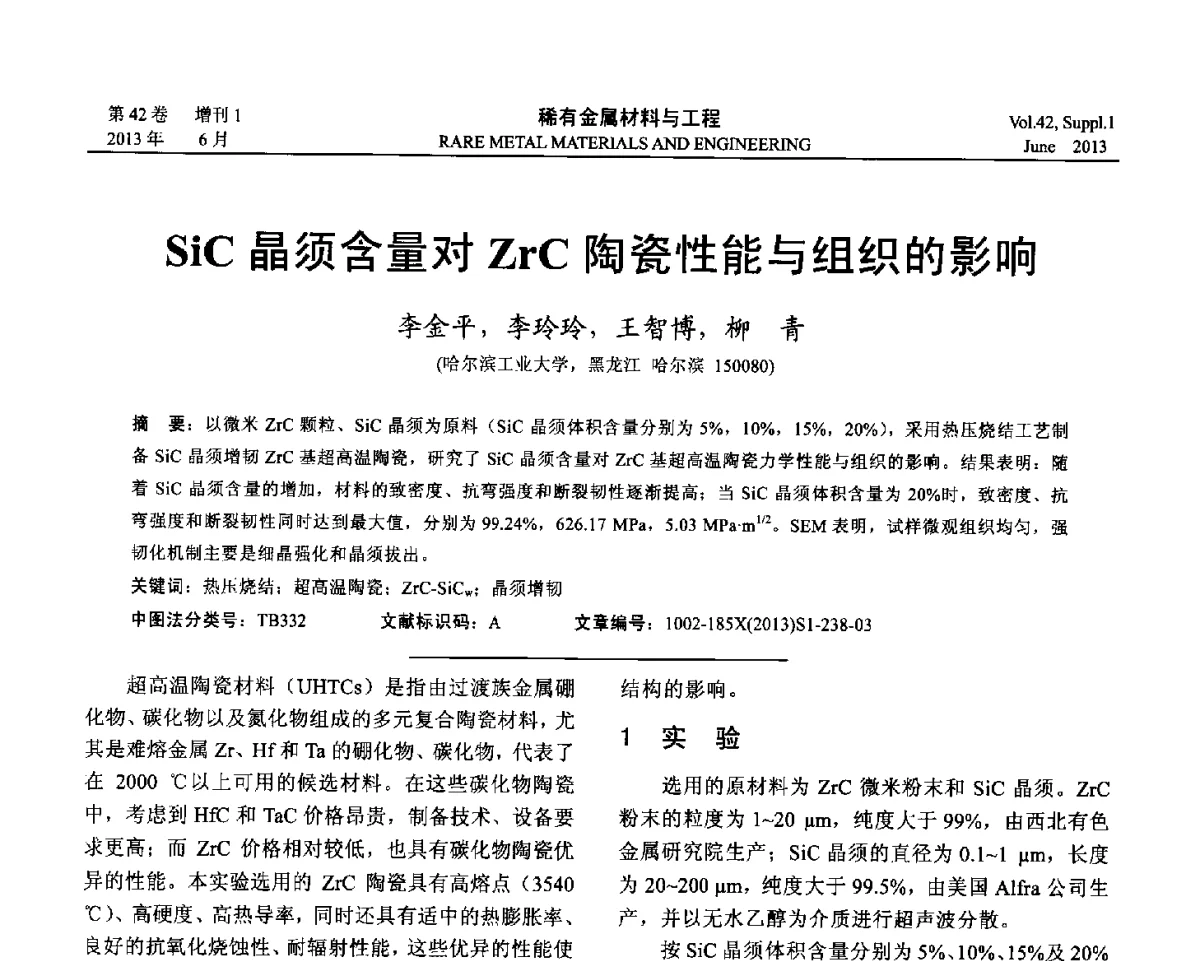

该论文探讨了SiC晶须含量对ZrC陶瓷性能与组织结构的影响。通过实验分析发现，适量添加SiC晶须可有效提高陶瓷的硬度和断裂韧性，同时改善其微观结构。研究还表明，随着SiC晶须含量的增加，材料的致密度和力学性能发生显著变化，为高性能陶瓷材料的开发提供了理论依据和技术支持。
举报
