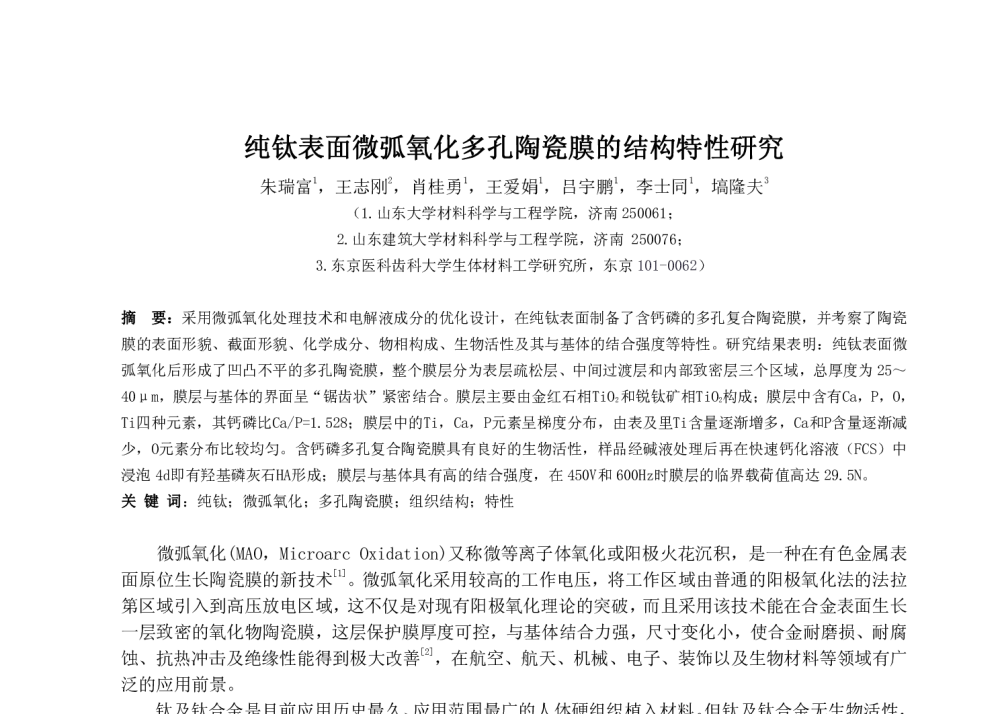

会议论文《纯钛表面微弧氧化多孔陶瓷膜的结构特性研究》探讨了通过微弧氧化技术在纯钛表面制备多孔陶瓷膜的工艺及其结构特性。研究采用SEM、XRD等手段分析了膜层的形貌与相组成，结果表明该方法可有效形成均匀多孔结构，具有良好的生物相容性与机械性能，为钛基材料的表面改性提供了新思路。
文档为pdf格式，0.69MB，总共5页。
举报
