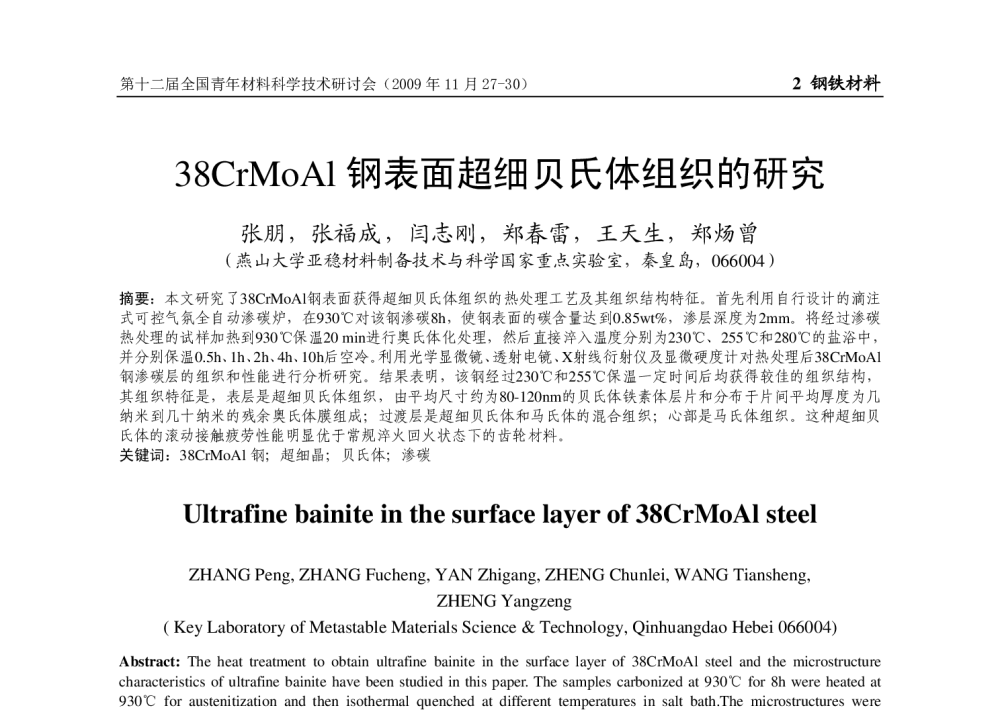

会议论文《38CrMoAl钢表面超细贝氏体组织的研究》在第十二届全国青年材料科学技术研讨会上发表，探讨了通过特定热处理工艺在38CrMoAl钢表面形成超细贝氏体组织的可行性。研究结果表明，该组织具有优良的力学性能和耐磨性，为提高钢材表面性能提供了新思路。
文档为pdf格式，0.9MB，总共9页。
举报
