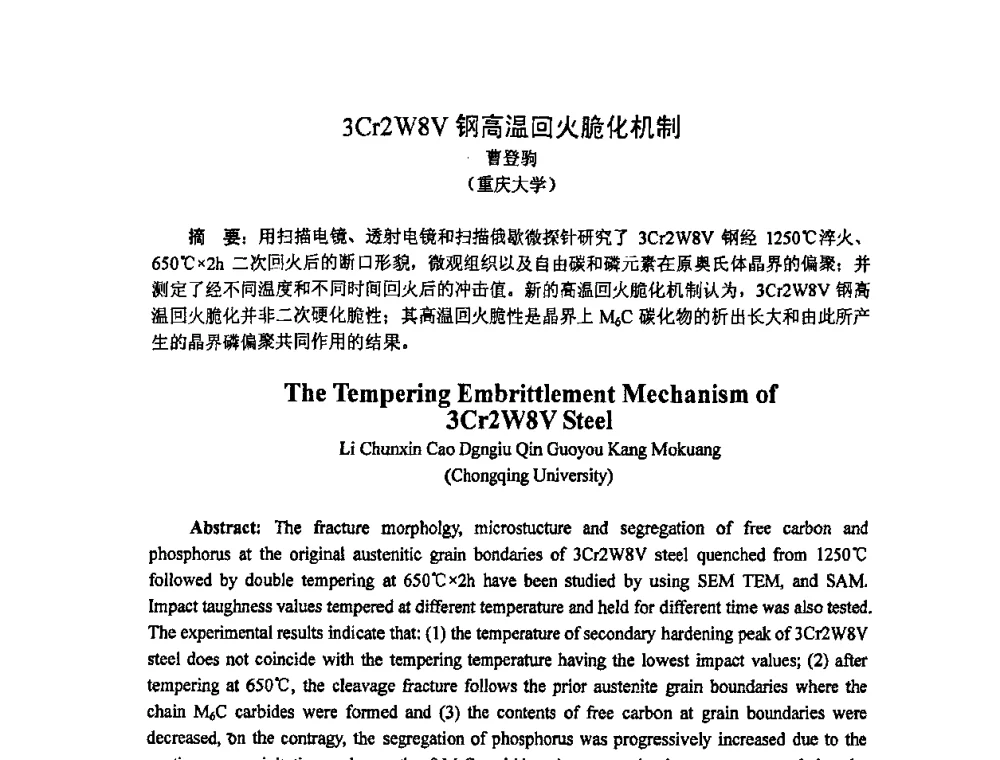

会议论文《3Cr2W8V钢高温回火脆化机制》探讨了该钢材在高温回火过程中出现的脆化现象及其机理。研究通过金相分析、硬度测试和断口观察等方法，揭示了脆化与碳化物析出及晶界变化之间的关系。论文对提高3Cr2W8V钢热处理工艺稳定性具有重要参考价值。
文档为pdf格式，0.56MB，总共5页。
举报
