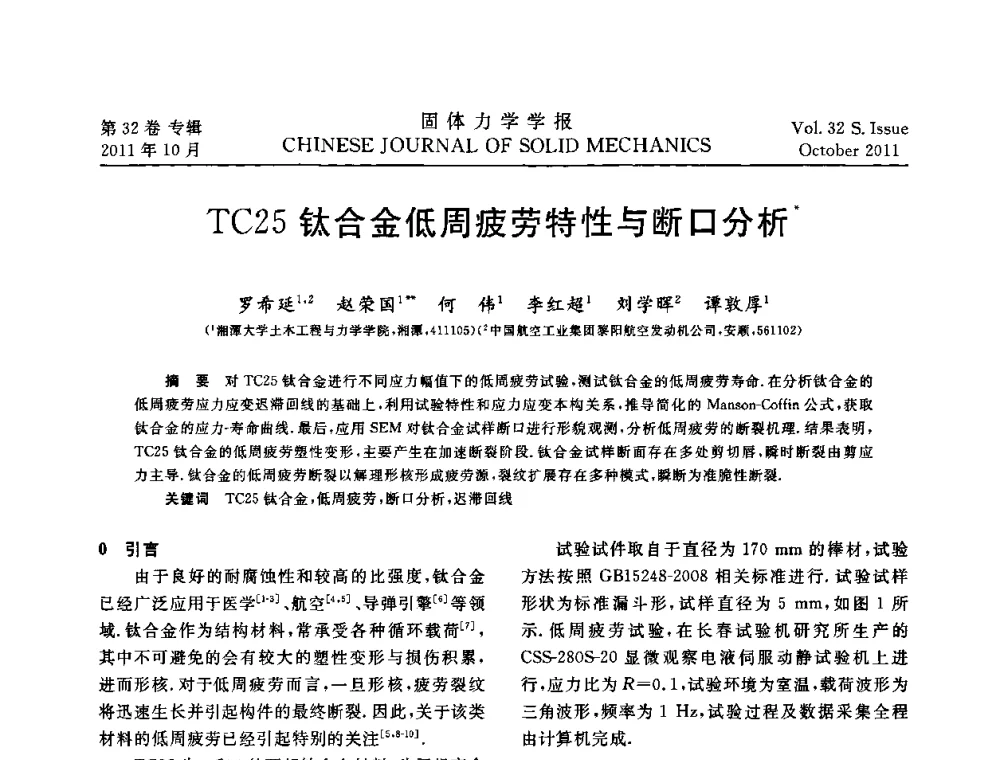

会议论文《TC25钛合金低周疲劳特性与断口分析》发表于2010年全国固体力学大会，主要研究了TC25钛合金在低周疲劳条件下的力学行为及断裂机制。通过实验分析，探讨了材料在循环载荷作用下的疲劳寿命、裂纹萌生与扩展规律，并结合断口形貌分析，揭示了其失效特征。该研究对钛合金在航空等领域的应用具有重要参考价值。
文档为pdf格式，0.64MB，总共6页。
举报
