文档名：6.5～10GHz超宽带低噪声放大器的抗干扰设计
摘要：本文基于SMIC28nmCMOS工艺设计了一款应用于超宽带协议的具有带外噪声抑制功能的全集成低噪声放大器(LowNoiseAmplifier,LNA),并提出了一种新型的LC串并联两级滤波结构.通过利用滤波器极点补偿LNA带内增益的设计方法,合理设计滤波负载等效电路的极点,使其略高于零点频率,在保证了LNA通带增益和噪声的情况下提高了滤波深度.对所设计的LNA进行了EMX建模及仿真验证.结果表明,该LNA在6.5～10GHz的工作频带内,S21高达21.17～25.28dB,S11小于-10.58dB;S22小于-11.20dB,带内噪声系数仅为2.14～2.51dB;带阻滤波器在5.8GHz处可提供-35.45dB的噪声抑制;在0.9V供电电压下,LNA的静态功耗仅为9.36mW.
作者：高宇飞 雷倩倩 徐化 刘启航 李连碧 冯松 Author：GAOYu-fei LEIQian-qian XUHua LIUQi-hang LILian-bi FENGSong
作者单位：西安工程大学理学院,陕西西安710048西安工程大学理学院,陕西西安710048;射线柔性防护技术陕西省高校工程研究中心,陕西西安710048深圳市纽瑞芯科技有限公司,广东深圳518000
刊名：电子学报 ISTICEIPKU
Journal：ActaElectronicaSinica
年，卷(期)：2023, 51(7)
分类号：TN722.3
关键词：超宽带 零极点分析 LC滤波器 低噪声放大器
Keywords：ultrawideband(UWB) pole-zeroanalysis LCfilter low-noiseamplifier
机标分类号：TN722.3TN402TN914.4
在线出版日期：2023年9月27日
基金项目：6.5～10GHz超宽带低噪声放大器的抗干扰设计[
期刊论文] 电子学报--2023, 51(7)高宇飞 雷倩倩 徐化 刘启航 李连碧 冯松本文基于SMIC28nmCMOS工艺设计了一款应用于超宽带协议的具有带外噪声抑制功能的全集成低噪声放大器(LowNoiseAmplifier,LNA),并提出了一种新型的LC串并联两级滤波结构.通过利用滤波器极点补偿LNA带内增益的设计方...参考文献和引证文献
参考文献
引证文献
本文读者也读过
相似文献
相关博文

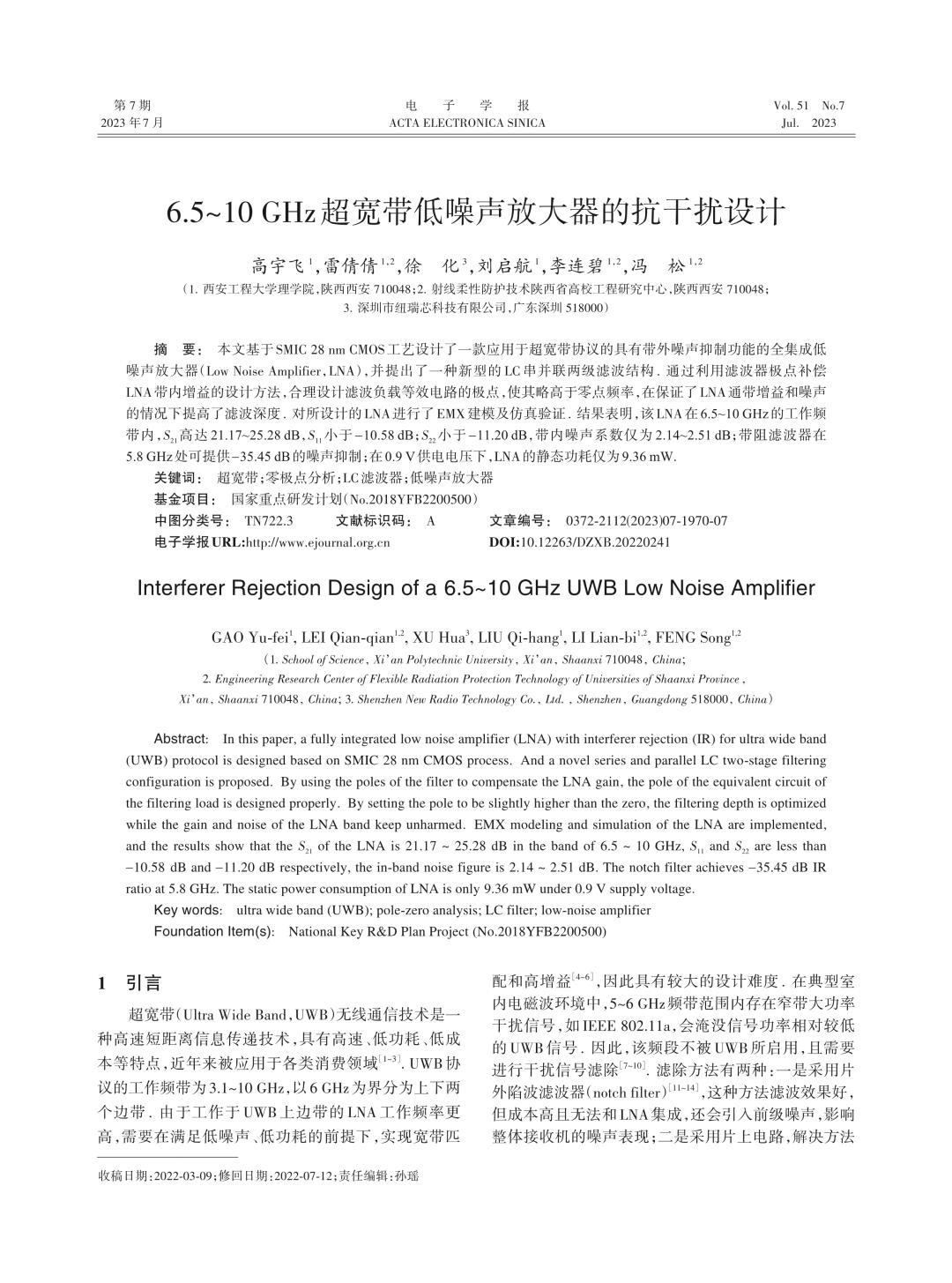

6.5～10GHz超宽带低噪声放大器的抗干扰设计 Interferer Rejection Design of a 6.5～10 GHz UWB Low Noise Amplifier
6.5～10GHz超宽带低噪声放大器的抗干扰设计.pdf
