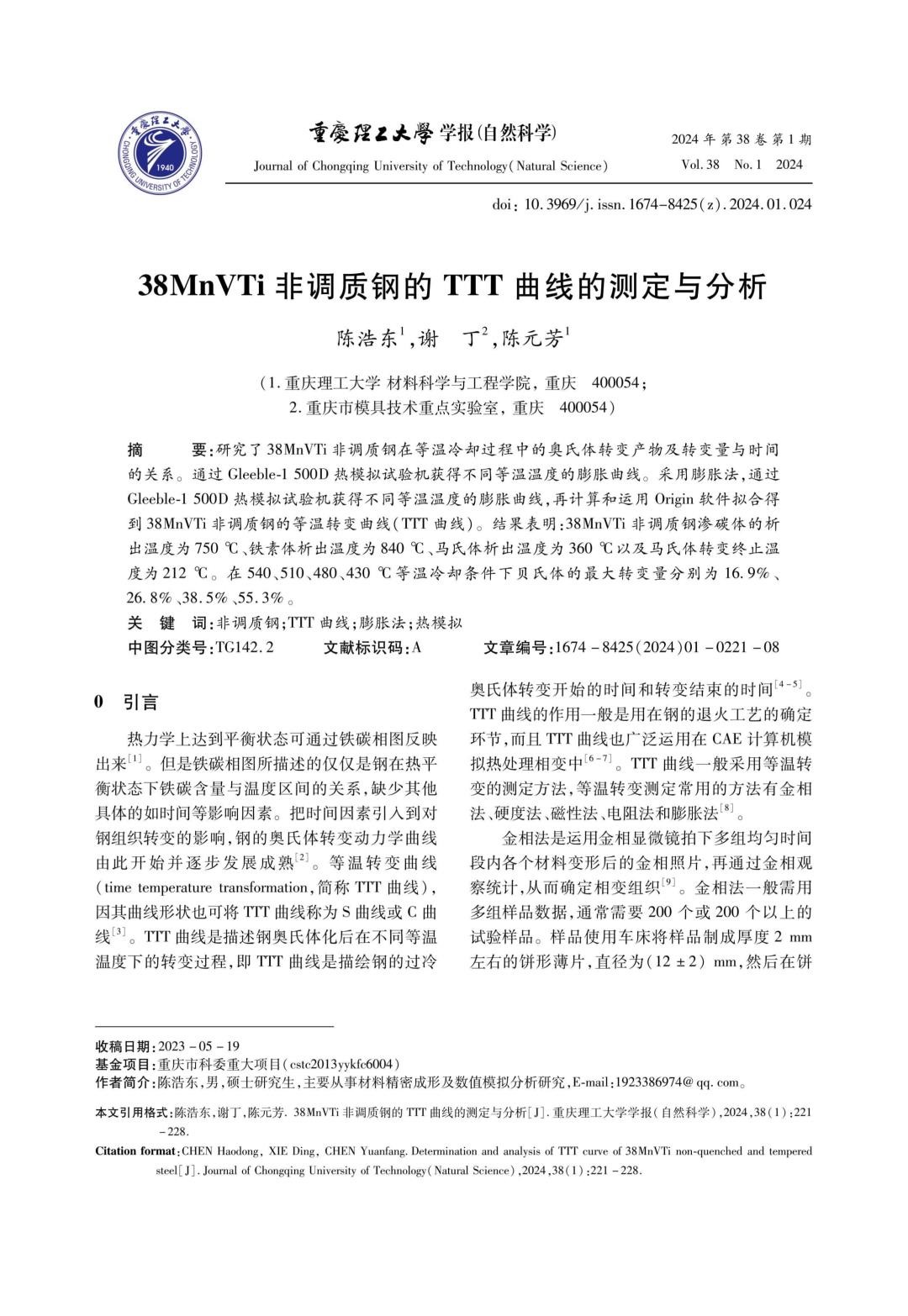

文档名：38MnVTi非调质钢的TTT曲线的测定与分析
摘要：研究了38MnVTi非调质钢在等温冷却过程中的奥氏体转变产物及转变量与时间的关系.通过Gleeble-1500D热模拟试验机获得不同等温温度的膨胀曲线.采用膨胀法,通过Gleeble-1500D热模拟试验机获得不同等温温度的膨胀曲线,再计算和运用Origin软件拟合得到38MnVTi非调质钢的等温转变曲线(TTT曲线).结果表明:38MnVTi非调质钢渗碳体的析出温度为750℃、铁素体析出温度为840℃、马氏体析出温度为360℃以及马氏体转变终止温度为212℃.在540、510、480、430℃等温冷却条件下贝氏体的最大转变量分别为16.9％、26.8％、38.5％、55.3％.
Abstract：Thispaperstudiesaustenitetransformationproductsof38MnVTinon-quenchedandtemperedsteelduringisothermalcoolingandtherelationsbetweentransformationamountandtime.TheexpansioncurvesofdifferentisothermaltemperaturesareobtainedbyGleeble-1500Dthermalsimulationtester.TheexpansioncurvesatdifferentisothermaltemperaturesareacquiredbyexpansionmethodonGleeble-1500Dthermalsimulationtestingmachine.Theisothermaltransformationcurve(TTTcurve)of38MnVTinon-quenchedandtemperedsteeliscalculatedandfittedbyOriginsoftware.Ourresultsshowtheprecipitationtemperatureofcementiteis750℃,theferriteprecipitationtemperature840℃,themartensiteprecipitationtemperature360℃andthemartensitetransformationterminationtemperature212℃.Undertheisothermalcoolingconditionsof540,510,480and430℃,themaximumtransformationamountsofbainiteare16.9％,26.8％,38.5％and55.3％,respectively.
作者：陈浩东 谢丁 陈元芳 Author：CHENHaodong XIEDing CHENYuanfang
作者单位：重庆理工大学材料科学与工程学院,重庆400054重庆市模具技术重点实验室,重庆400054
刊名：重庆理工大学学报
Journal：JournalofChongqingInstituteofTechnology
年，卷(期)：2024, 38(1)
分类号：TG142.2
关键词：非调质钢 TTT曲线 膨胀法 热模拟
Keywords：non-quenchedandtemperedsteel TTTcurve expansionmethod thermalsimulation
机标分类号：
在线出版日期：2024年3月6日
基金项目：重庆市科委重大项目38MnVTi非调质钢的TTT曲线的测定与分析[
期刊论文] 重庆理工大学学报--2024, 38(1)陈浩东 谢丁 陈元芳研究了38MnVTi非调质钢在等温冷却过程中的奥氏体转变产物及转变量与时间的关系.通过Gleeble-1500D热模拟试验机获得不同等温温度的膨胀曲线.采用膨胀法,通过Gleeble-1500D热模拟试验机获得不同等温温度的膨胀曲线,再...参考文献和引证文献
参考文献
引证文献
本文读者也读过
相似文献
相关博文
38MnVTi非调质钢的TTT曲线的测定与分析 Determination and analysis of TTT curve of 38MnVTi non-quenched and tempered steel
38MnVTi非调质钢的TTT曲线的测定与分析.pdf
- 文件大小:
- 4.69 MB
- 下载次数:
- 60
-
高速下载
|
